go-cad，一个纯 Go 实现的 DWG/DXF 解析、渲染与写出库。

GitHub：https://github.com/unitedrhino/go-cad

它能把 CAD 图纸转成 PNG/SVG，识别图框并逐幅拆图，提取中文说明、标题栏和设备标注，也能将文档模型写回 DWG。零 cgo，无需安装 AutoCAD，可直接嵌入 Go 服务。

联犀 CLI 和联犀的文档解析库 docling 也已经接入：在 WorkBuddy 中，可以通过一句指令让 AI 调用 CLI 分析图纸；做知识库，可以用 docling 把 CAD 与 PDF、Word 放进同一条解析流程。

能力	当前支持
DWG 读取	R9/R10/R11、R13～R2018 容器
DWG 写出	R2000～R2018 六代容器
格式转换	DXF 读写、LibreDWG 风格 JSON 导入
图纸预览	PNG、SVG，中文与尺寸标注
自动拆图	图框识别、图号图名提取、逐幅出图
文本提取	文字、坐标、图层、图框归属
集成方式	Go 模块 / 联犀 CLI / docling

中文工程图，直接出图

这张 V 型滤池工艺图来自公开语料。平面、剖面、彩色工艺管线和右侧材料设备表，都是 go-cad 的渲染输出。

V 型滤池工艺图：平面、剖面与材料设备表。

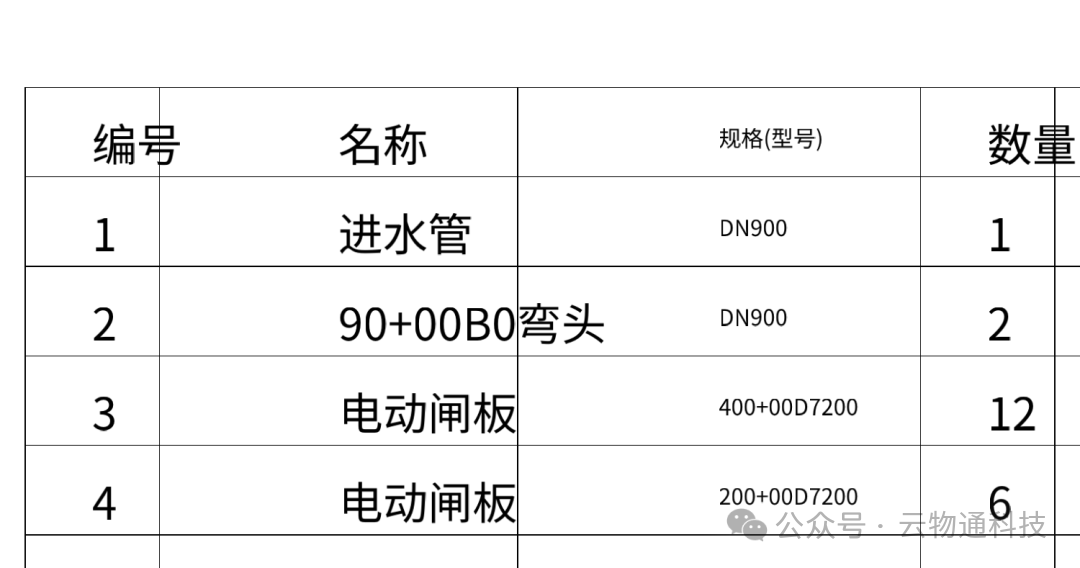

材料设备表局部：名称、规格与数量。

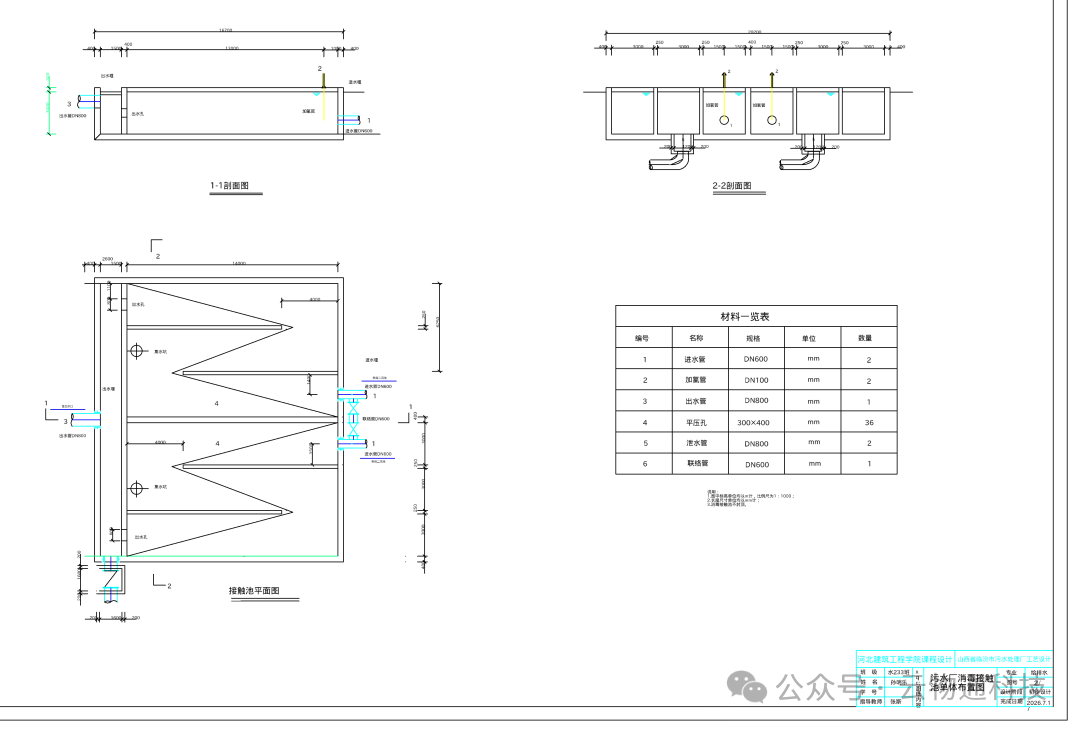

消毒接触池图也能保留平面、两处剖面和材料一览表。图中的管径标注与右侧材料表可以对照。

消毒接触池：平面、剖面与材料一览表。

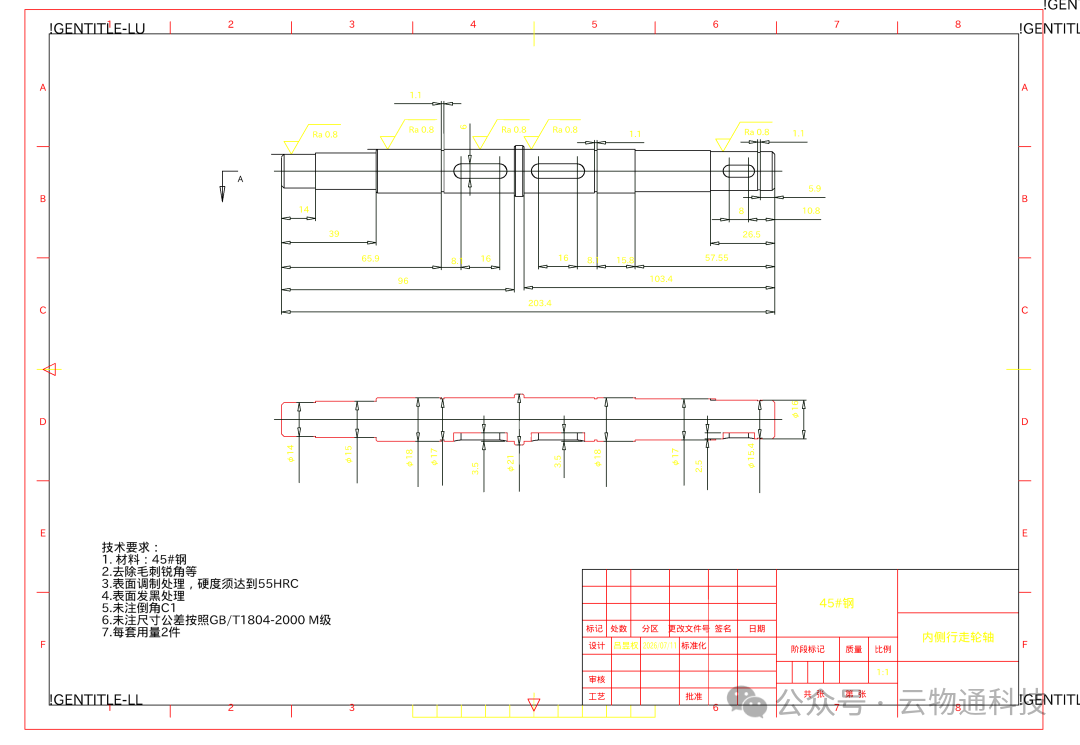

机械图对细节更敏感。下面这张内侧行走轮轴图，可以看到尺寸线、箭头、公差、直径符号，以及下方的技术要求。

内侧行走轮轴：尺寸标注、粗糙度符号和技术要求。

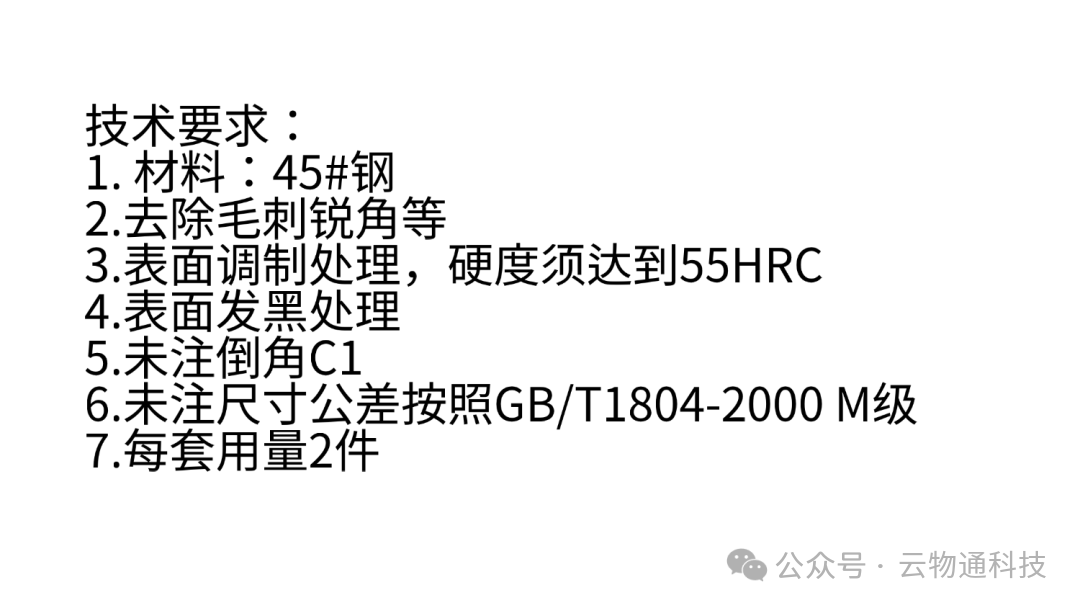

技术要求可以单独放大查看，中文说明与数值一起保留。

技术要求局部：45#钢、55HRC、公差标准与每套用量。

中文出图需要把解码和渲染都做好。go-cad 处理 GBK/UTF-16 码页、字符转义与 CAD 特殊文本码，%%C、%%d、%%p 分别显示为 φ、°、±；渲染端处理文字的旋转、镜像、对齐与宽度因子。

PNG 可指定输出宽度，SVG 适合放大查看。分幅 PNG 会检查文字的像素字高，必要时提高分辨率重渲；中文渲染需要运行环境提供中文字体，也可通过 FontPath 指定。

一张 DWG，拆成多张图

施工图常把多个楼层、专业或单体平铺在同一个模型空间。go-cad 会识别图框，从标题栏提取图号、图名，再逐幅出图。

下面用四图幅 DXF 演示。全览保留图纸排列，单幅图便于查看内容。

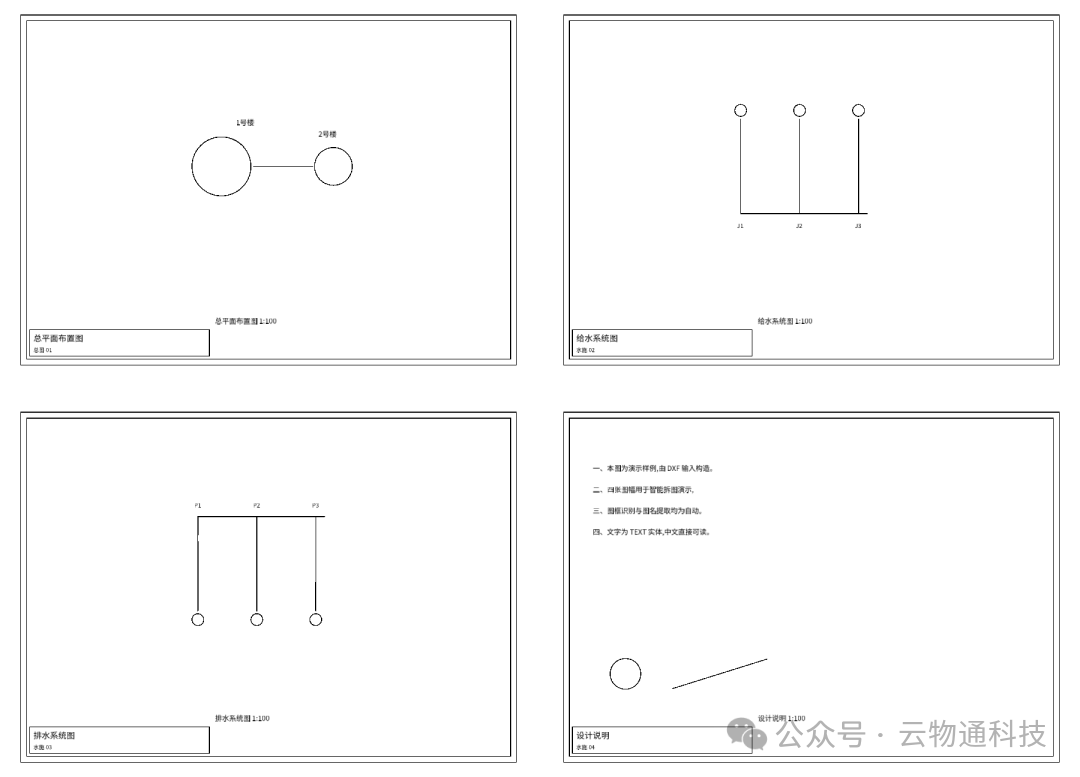

输入：四张图幅在模型空间中的排列。

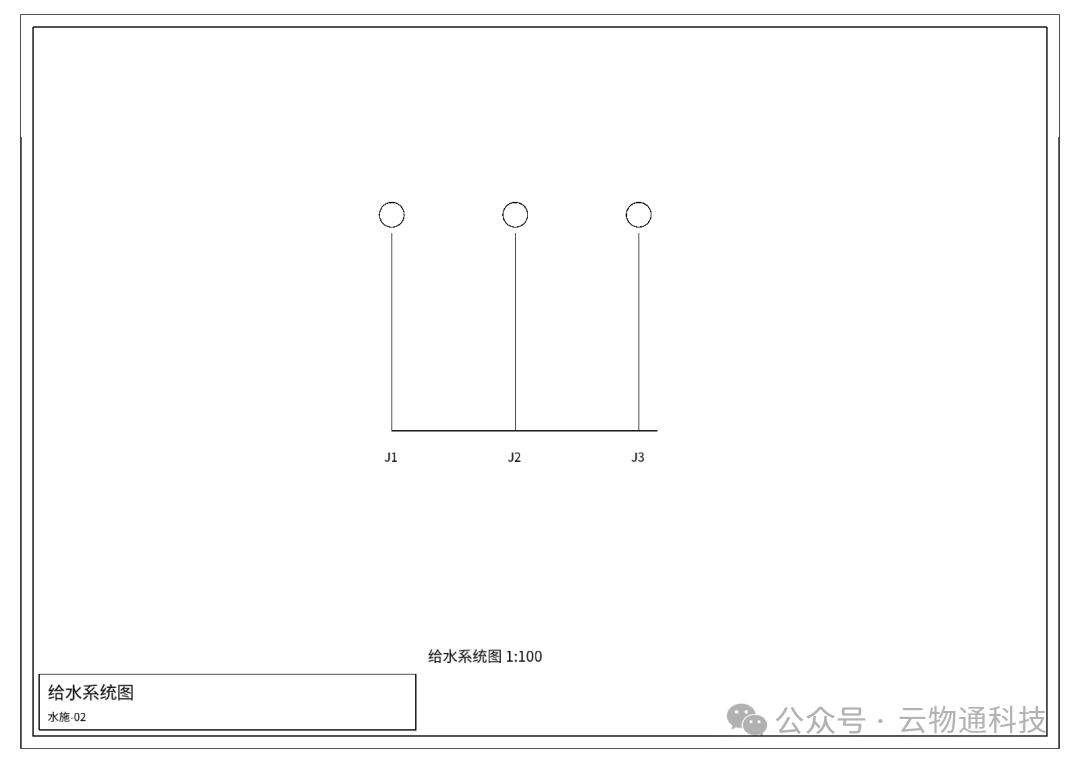

输出之一：单幅给水系统图，保留图框、图形和标题栏。

四图幅 DXF 合成示例，展示全览与单幅出图。

有真实图框时，批量出图首项为整图全览，后续为各张图幅；无图框时有整图兜底，设计说明、图例表等内容区也有相应切分路径。

// doc 为已解析的图纸文档。

images, err := cad.RenderAllSheets(

    doc, cad.RenderOptions{}, "png")

if err != nil { panic(err) }

texts := cad.SheetTexts(doc)

SheetTexts 把文字与图框放在一起，保留文本、坐标、字高、图层和归属编号，并展开块引用中的文字。这样，“某层弱电平面图”对应的图片和说明就可以一起保存、一起检索。

项目公开记录中，消防与弱电施工图分别识别出 9 张图框，标题栏中的图号、图名可自动提取。

WorkBuddy：一句话分析 CAD

联犀 CLI 从 v0.8.5 起支持 CAD 文档解析，联犀 Skills 可安装到 WorkBuddy / CodeBuddy。

首次安装（Linux / macOS），一行命令即可：

curl -fsSL https://doc.unitedrhino.com/cli/install.sh | bash

已有 CLI 的用户先执行 ur upgrade。随后将 Skills 安装到 WorkBuddy / CodeBuddy：

ur skills install --dir ~/.codebuddy/skills

ur skills status

默认目录下安装完成后，重启 WorkBuddy 会话，让它加载联犀 Skills。自定义配置目录使用对应的 Skills 路径。

把图纸放进 WorkBuddy 可访问的工作目录，指定文件后，就可以让 AI 调用联犀 CLI 读取并分析。例如：

用联犀 CLI 分析工作目录里的“施工图.dwg”。按图幅整理图号、图名和设计说明；提取设备材料、型号与数量，并注明来自哪张图。图纸里没有写明的信息单独列出。

上面是一条可复制的请求示例。

这条路径由 CLI 负责把 DWG/DXF 解析成 AI 能读取的内容，WorkBuddy 中的 AI 负责按要求整理、分析。材料表、施工说明和设备型号可以作为任务输入，无需先手工截图、复制文字。

开发人员也可以直接运行命令，先查看图纸结构，再输出正文：

ur doc parse 施工图.dwg --format outline

ur doc parse 施工图.dwg --format md --out 施工图.md

还支持 content-list 和 json 输出，适合进一步筛选文本、保留文档结构。

docling：把 CAD 放进知识库

联犀的纯 Go 文档解析库 unitedrhino/docling 从 v1.4.0 起集成 go-cad，支持 .dwg、.dxf、.dxfb 输入。

GitHub：https://github.com/unitedrhino/docling

在 Go 服务中，按文件扩展名调用统一入口：

// data 为已读入的图纸字节。

doc, err := docling.ParseByExt("施工图.dwg", data)

if err != nil { panic(err) }

md := doc.ToMarkdown()

文档按图纸组织：每个识别到的图框对应一页，包含图名标题、渲染图片和框内文本。图框外的文字保留在文档前部；整图全览不会重复占一页。

CAD 图纸可以与 PDF、Word 使用统一的 Markdown、JSON、content-list 输出，进入后续分块、索引和检索流程。保存图名与来源后，检索到一段说明，可以回到对应图幅核对。

需要独立的机器清单，go-cad 还提供 caddocling：

# 在 go-cad 仓库中运行。

go run ./cmd/caddocling drawing.dwg -o out

它输出 manifest.json 与分幅图片，清单包含图框、文本和图片信息，方便接入自己的文档处理程序。

能读，也能写

cad.Parse 读取 DWG，cad.ParseDXF 读取 DXF，cad.ParseJSON 导入 LibreDWG 风格 JSON。

解析结果可提取文本、渲染图片，也可通过 cad.WriteDwg 写出 DWG。写出按文档版本分派到 R2000～R2018 六代容器，项目使用回读与 dwgread 交叉验证。DXF 和 JSON 导入构建的文档，也有结构化 DWG 写出路径。

对 Go 后端，go-cad 可以作为普通模块直接使用。解析、渲染和写出都在同一进程内完成，减少外部转换程序与 C 动态库的部署工作。项目采用 Apache-2.0 许可证，集成时保留相应许可与通知。

验证与性能

DWG 解码有些错误不容易从图片看出来。坐标或对象字段解错，程序仍可能正常出图。因此，go-cad 使用 LibreDWG 的 dwgread -O JSON 输出作参考，比较对象与实体的字段值。

项目公开测试记录如下：

验证项目	记录
值级对照	37 张语料，严格对照项 100% 对齐
DWG 写出	六代容器回读与 `dwgread` 交叉验证
DXF 转换	`dxf2dwg` 参考验证 59/59
消费链路	147 张语料：解析、渲染、写出、再解析
健壮性	1000+ 变异输入测试，未出现 panic

对照结果限定于所列语料和已纳入比较的字段；外部参考数据测试需要配置相应资源。

一份 4.3MB、108,850 个对象的图纸，项目记录的处理耗时为：

操作	耗时
解析	691ms
PNG 渲染，宽 2048	4.1s
DWG 回写	785ms

这些是项目基准数据，实际耗时随硬件、图纸内容和输出分辨率变化。

Go 最小示例

安装模块：

go get github.com/unitedrhino/go-cad

下面是完整的 main.go，读取图纸、输出 PNG/SVG、统计文本，再写回 DWG：

// 演示 DWG 解析、图片渲染与 DWG 写出。

package main

import (

"bytes"

"fmt"

"os"

    cad "github.com/unitedrhino/go-cad"

)

// check 遇到错误时终止示例，避免继续输出无效文件。

func check(err error) {

if err != nil { panic(err) }

}

// main 从 drawing.dwg 读取图纸，在当前目录输出文件。

func main() {

// data 为原始图纸字节，doc 为解析后的文档。

    data, err := os.ReadFile("drawing.dwg")

    check(err)

    doc, err := cad.Parse(data)

    check(err)

// opts 控制输出宽度，png 和 svg 为图片内容。

    opts := cad.RenderOptions{Width: 2048}

    png, err := cad.RenderPNG(doc, opts)

    check(err)

    check(os.WriteFile("drawing.png", png, 0644))

    svg, err := cad.RenderSVG(doc, opts)

    check(err)

    check(os.WriteFile("drawing.svg", svg, 0644))

// buf 接收回写后的 DWG 字节。

var buf bytes.Buffer

    check(cad.WriteDwg(doc, &buf))

    check(os.WriteFile("roundtrip.dwg", buf.Bytes(), 0644))

    fmt.Println("文本条数：", len(doc.Texts()))

}

把一份支持写出的 DWG 命名为 drawing.dwg，放在同目录运行即可。仓库也提供 example/，可直接演示解析、渲染、回写和再解析。

当前边界

1. ACIS 三维实体的 SAT/SAB 几何重建不在当前范围内。

2. 不支持 pre-R13 写出、R2.x～R8 早期格式。

3. 部分长尾对象字段仍在完善；没有真实样本的分支使用合成数据验证。

4. 文字提取针对 CAD 文本实体，画成线条或嵌入图片的文字需要另行处理。

5. 高分辨率出图需要相应内存；docling 的文本包围框用于近似定位。

做图纸预览，可以直接用 go-cad；需要在 WorkBuddy 中分析图纸，用联犀 CLI；已有知识库解析流程，用 docling 接入。欢迎做工程资料、CAD 开发和知识库的同事拿自己的图纸试用，交流解析与出图问题。
